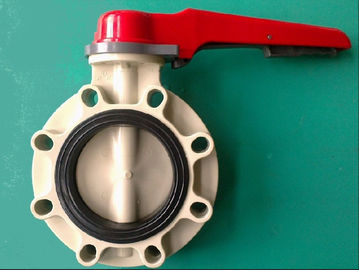

खनन के लिए संयंत्र के लिए जंग प्रूफ प्लास्टिक तितली वाल्व, UPVC, CPVC, PVDF, पीपी, पीपीएच गढ़े

विशेषताएं
• 1 से "24" आकार।
• पीपी gf के शरीर, CPVC, UPVC, PVDF, आरपीपी, पीपीएच डिस्क
• EPDM / एफ पी एम सीट।
• -10 ℃ 120 ℃ से काम कर रहे तापमान।
• काम के दबाव PN10 बार।
• न्यूनतम प्रवाह प्रतिरोध।
• एएनएसआई # 16.5, JIS10K, दीन वेफर कनेक्शन।

आवेदन क्षेत्र

• एसिड नमकीन बनाना लाइन पाइपिंग

• तरल ले जाने के विद्युत।
• दवा कारखाने एसिड और ले जाने।
• तेल और गैस औद्योगिक।
• कपड़ा मिल, चमड़ा फैक्टरी एसिड पाइपिंग लाइन।
• खनन संयंत्र, धातु विज्ञान संयंत्र, उर्वरक संयंत्र बेकार तरल पाइपिंग लाइन।
• अर्धचालक जल उपचार पाइपिंग लाइन।
• अपशिष्ट जल उपचार लाइन पाइपिंग
• भोजन औद्योगिक नमक पानी पाइपिंग लाइन
• क्लोरीन संयंत्र

									नहीं।	भाग का नाम		मात्रा	सामग्री
									1	टोपी		1	पीपी
									2	पेंच		1	स्टेनलेस स्टील
									3	हे अंगूठी		1	EPDM एफपीएम
									4	ताला थाली		1	पीपी
									5	स्क्रू		4	स्टेनलेस स्टील
									6	स्क्रू		4	स्टेनलेस स्टील
									7	हे अंगूठी		2	EPDM एफपीएम
									8	डिस्क		1	UPVC CPVC PVDF पीपी
									9	तना		1	SS304
									10	सीट		1	EPDM एफपीएम
									1 1	तन		1	UPVC CPVC PVDF पीपी
									12	हाथ का उत्तोलक		1	पीपी
									13	वसंत		1	स्टील
									14	पिन		1	पीपी
									15	संभालना		1	एबीएस
Norminal आकार	डी 1			घ	एल	एच 1	एच 2	H3	ए	n	Φh	वजन (किग्रा
डी.एन. (इंच)	दीन	एएनएसआई	जिस									यूपीवीसी	CPVC	PVDF	पीपी
40 (1-1 / 2 ")	110	99	105	45	39	75	100	56	220	4	18	1.3	1.4	1.5	1.2
50 (2 ")	125	120	120	56	42	83	110	56	220	4	18	1.4	1.5	1.6	1.3
65 (2-1 / 2 ")	145	140	140	69	46	93	120	56	220	4	18	1.5	1.6	1.7	1.4
80 (3 ")	160	152	150	77	46	106	135	56	250	8	18	1.9	2.0	2.1	1.8
100 (4 ")	180	190	175	102	56	119	150	56	250	8	18	2.3	2.4	2.5	2.1
125 (5 ")	210	216	210	129	66	132	168	69	320	8	18	4.1	4.2	4.3	3.9
150 (6 ")	240	240	240	150	71	143	183	69	320	8	22	4.8	5.0	5.2	4.4
200 (8 ")	295	298	290	195	87	170	214	69	400	8	22	8.0	8.4	9.0	7.3

										नहीं।	भाग का नाम		मात्रा	सामग्री
										1	हाथ पहिया		1	कच्चा लोहा
										2	गियर बॉक्स		1	कास्ट आयरन स्टील
										3	बोल्ट और अखरोट		4	स्टील
										4	स्टेम सील		2	EPDM एफपीएम
										5	सीट		1	EPDM एफपीएम
										6	तना		1	स्टेनलेस स्टील
										7	डिस्क		1	UPVC CPVC PVDF पीपी
										8	तन		1	PVDF पीपी
Norminal आकार	डी 1			डी 1	घ	A1	ए 2	एल	एच 1	एच 2	n	Φh	वजन (किग्रा
डी.एन. (इंच)	दीन	एएनएसआई	जिस										यूपीवीसी	CPVC	PVDF	पीपी
125 (5 ")	210	216	210	250	131	190	100	70	125	256	8	18	7.5	7.8	8.0	7.0
150 (6 ")	240	240	240	285	153	190	100	74	143	269	8	22	8.0	8.4	8.5	7.5
200 (8 ")	295	298	290	340	204	245	110	87	170	303	8	22	16.0	16.8	18.0	15.0
250 (10 ")	350	362	355	395	255	245	110	114	198	333	12	22	20.0	21.5	23.0	18.5
300 (12 ")	400		400	445	307	245	125	114	223	363	12	22	28.0	30.0	32.0	26.0
350 (14 ")	460			505	358	210	125	127	253	393	16	22	32.0	34.5	37.0	30.0
400 (16 ")	515			580	389	210	130	140	290	458	16	26	42.0	45.0	48.0	39.0
450 (18 ")	565		565	615	446	280	130	152	308	478	20	26	60.0	64.0	68.0	56.0
500 (20 ")	620		620	670	494	280	150	152	235	508	20	26	85	90	95	80
600 (24 ")	725			780	590	280	150	178	390	573	20	30	120	125	130	114
