हाई लाइट: | अछूता पावर केबल,XLPE मध्यम वोल्टेज केबलों |
---|

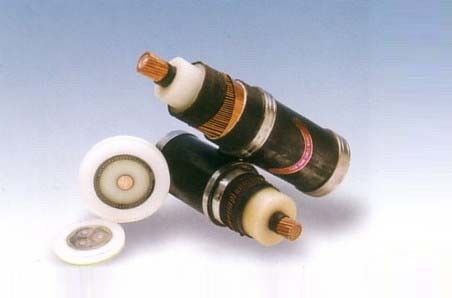

XLPE अछूता धूल विद्युतचुंबकीय अंतरफलक के बिना Xlpe पावर केबल फ़िल्टर
XLPE अछूता धूल रेटेड वोल्ट डीसी 75KV के लिए पावर केबल फ़िल्टर
■ उत्पाद मानक
उद्यम मानक
■ उत्पाद विशेषता और उपयोग
यह उत्पाद, विद्युत चुम्बकीय इंटरफ़ेस के बिना, बड़े धारा वहन क्षमता के पास
टाइप | विनिर्देशों 2 मिमी | नाम |
LCYJLV22 LCYJV22 | 25-1200 | XLPE पीवीसी भीतरी कवरिंग इस्पात टेप बख़्तरबंद पीवीसी sheathed धूल फिल्टर बिजली केबल अछूता |
LCYJLV32 LCYJV32 | XLPE ठीक इस्पात तार बख़्तरबंद पीवीसी sheathed धूल फिल्टर बिजली केबल को कवर पीवीसी भीतरी अछूता | |
LCYJLV42 LCYJV42 | XLPE भारी इस्पात तार बख़्तरबंद पीवीसी sheathed धूल फिल्टर बिजली केबल को कवर पीवीसी भीतरी अछूता | |
LCYJLV52 LCYJV52 | XLPE बख़्तरबंद पीवीसी sheathed धूल फिल्टर बिजली केबल mouseproof पीवीसी भीतरी कवरिंग अछूता | |
LCYJLY22 LCYJY22 | XLPE XLPE के भीतरी कवरिंग इस्पात टेप बख़्तरबंद पीवीसी sheathed धूल फिल्टर बिजली केबल अछूता | |
LCYJLY32 LCYJY32 | XLPE ठीक इस्पात तार बख़्तरबंद पीवीसी sheathed धूल फिल्टर बिजली केबल को कवर XLPE के भीतरी अछूता | |
LCYJLY42 LCYJY42 | XLPE भारी इस्पात तार बख़्तरबंद पीवीसी sheathed धूल फिल्टर बिजली केबल को कवर XLPE के भीतरी अछूता | |
LCYJLY52 LCYJY52 | XLPE बख़्तरबंद पीवीसी sheathed धूल फिल्टर बिजली केबल mouseproof XLPE के भीतरी कवरिंग अछूता | |
LCYJLV23 LCYJV23 | XLPE पीवीसी भीतरी कवरिंग इस्पात टेप बख़्तरबंद XLPE sheathed धूल फिल्टर बिजली केबल अछूता | |
LCYJLV33 LCYJV33 | XLPE पीवीसी भीतरी ठीक इस्पात तार बख़्तरबंद XLPE sheathed धूल फिल्टर बिजली केबल को कवर अछूता | |
LCYJLV43 LCYJV43 | XLPE भारी इस्पात तार बख़्तरबंद XLPE sheathed धूल फिल्टर बिजली केबल को कवर पीवीसी भीतरी अछूता | |
LCYJLV53 LCYJV53 | XLPE बख्तरबंद XLPE sheathed धूल फिल्टर बिजली केबल mouseproof पीवीसी भीतरी कवरिंग अछूता |
सख्त मंदक के कार्यों के साथ, कम धूम्रपान नहीं (कम) हलोजन, माउस प्रतिरोधी, temite सबूत,
यूवी प्रतिरोधी रे, etc.It धूल फिल्टर के डीसी 75kv के लिए इस्तेमाल बिजली केबल के लिए उपयुक्त है।
■ ऑपरेटिंग विशेषताओं
1. रेटेड डीसी वोल्टेज: 75kv।
2. अनुमति दी मैक्स। केबल कंडक्टर तापमान 90 ℃ है।
शॉर्ट सर्किट (5 एस) के लिए 3, max.conductor तापमान 250 ℃ है।
4. केबल बिछाने के लिए पर्यावरण के तापमान से कम नहीं 0 ℃ होना चाहिए।
5 मिनट। त्रिज्या 15D झुकने (डी केबल व्यास है)।
■ निर्दिष्टीकरण और नाम
नोट: हमारी कंपनी के ग्राहकों की आवश्यकता के अनुसार अग्निरोधी, कोई (कम) हलोजन, निविड़ अंधकार, यूवी रे प्रतिरोधी कम धुआं, आदि विशेष प्रकार केबल उत्पादन हो सकता है।
■ मुख्य प्रदर्शन
प्रदर्शन मद | इकाई | मांग |
कंडक्टर के डीसी प्रतिरोध | Ω / किमी | 20 ℃ में 1 मी लंबाई में बातें कीं मूल्य जीबी / T3956 में निर्दिष्ट नियमों से कम या बराबर होना चाहिए |
आंशिक निर्वहन परीक्षण | पीसी | AC35KV की शर्त के तहत, स्थानीय मुक्ति राशि 10pC की तुलना में अधिक नहीं होना चाहिए। |
वोल्टेज परीक्षण | के.वी | इन्सुलेशन के टूटने के बिना, 5min के लिए एसी 73.5kV की कसौटी पर खरा |
थर्मल विस्तार के लिए टेस्ट | ||
उपचार के लिए शर्तें | ||
हवा के तापमान (± 3 ℃) | ℃ | 200 |
लोडिंग के समय | मिन | 15 |
यांत्रिक तनाव | एन / सेमी | 20 |
मैक्स। बढ़ाव जब लोड हो रहा है | % | 175 |
सबसे लंबे समय तक और ठंडा करने के बाद स्थायी बढ़ाव | % | 15 |
4 के लिए एसी का परीक्षण | के.वी | इन्सुलेशन के टूटने के बिना, 4 के लिए वोल्टेज 84kv की कसौटी पर खरा |
■ केबल का निर्माण
1. कंडक्टर
2. कंडक्टर स्क्रीन
3. इन्सुलेशन
4. इन्सुलेशन स्क्रीन
5. धातु स्क्रीन
6. सेपरेटर
7. इस्पात टेप कवच
8. म्यान
