उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पादन क्षमता: | 100/110kVA | उत्पादन शक्ति: | 1380 / 1500kW |
|---|---|---|---|
| Genset प्रकार: | HIDIER | इंजन: | पर्किन्स |
| आवृत्ति: | 50Hz/60 हर्ट्ज | शीतलक प्रकार: | पानी कूल्ड |
| हाई लाइट: | पर्किन्स डीजल जनरेटर सेट,पर्किन्स डीजल Genset |
||

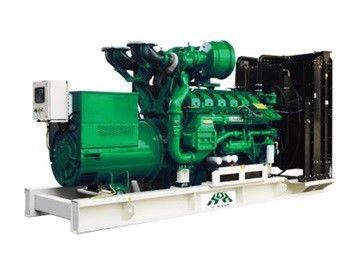

4-स्ट्रोक स्वत: नियंत्रण कक्ष के साथ 1500KW पर्किन्स डीजल genset
| HDP सीरीज HDP1380 / HDP1500S |
मॉडल के | अतिरिक्त बिजली | प्राइम शक्ति | इंजन | आवर्तित्र | कंट्रोल पैनल | |||
केवीए | किलोवाट | केवीए | किलोवाट | स्टैमफोर्ड | Hidier (वैकल्पिक) | मॉडल के | ||
HDP1500 / एस | 1881 | 1505 | 1710 | 1380 | 4012-46TWG3A | PI734E | HD1400 | MRS10 |
कल्पना # 1.1 सुविधाएँ | |
1 | उत्तेजना प्रणाली: स्वयं उत्साहित (AREP और पीएमजी वैकल्पिक हैं) |
2 | एटीएस (स्वचालित हस्तांतरण स्विच) संदूक |
3 | Lockable बैटरी अलगाने स्विच |
4 | मजबूत जंग प्रतिरोध के साथ स्टेनलेस जस्ती जस्ता प्लेटों |
5 | इंजन / alternator और आधार फ्रेम के बीच कंपन Isolators |
6 | एकीकृत तारों डिजाइन |
7 | चल रहा है कम से कम 8 घंटे के लिए आधार ईंधन टैंक |
8 | एक औद्योगिक मफलर से लैस |
9 | 50 ℃ रेडिएटर |
10 | फोर्कलिफ्ट छेद के साथ ऊपर उठाने और इस्पात आधार फ्रेम |
1 1 | ईंधन टैंक के लिए ड्रेनेज |
12 | संरक्षण कार्य और सुरक्षा लेबल पूरा |
13 | IP54 (ध्वनिरोधी सेट), IP56 (नियंत्रण प्रणाली) |
14 | पानी जैकेट preheater, तेल हीटर उपलब्ध हैं। |
15 | डबल स्वच्छ हवा, स्पेयर पार्ट्स, विशेष उपकरण उपलब्ध हैं। |
16 | कस्टम के बनाए स्वीकार्य है |
 | रेटिंग और प्रदर्शन डेटा | ||
| इंजन ब्रांड और मॉडल: | पर्किन्स 4102TWG3A | ||
| अल्टरनेटर ब्रांड और मॉडल: | स्टैमफोर्ड I734E | ||
| नियंत्रण प्रणाली: | COMAP InteliLite®MRS10 | ||
| शोर स्तर @ 7m: | 70.9-75.8 | ||
| आवृत्ति और चरण: | 50Hz और तीन चरण | ||
| इंजन की गति: आरपीएम | 1500 | ||
 | संरचना के प्रकार: | HDP1500 | |
| HDP1500S | |||
| ईंधन टैंक क्षमता: एल | HDP1500 | / | |
| HDP1500S | / | ||
| ईंधन की खपत: एल / घंटा (100% लोड) | प्रधान | 281 | |
| समर्थन करना | 315 | ||
| जनरेटर सेट | लंबाई (एल) | चौड़ाई (डब्ल्यू) | ऊँचाई (एच) | नेट वजन / किग्रा |
| मॉडल के | मिमी | मिमी | मिमी | |
| HDP1500 | 5300 | 2200 | 2400 | 10600 |

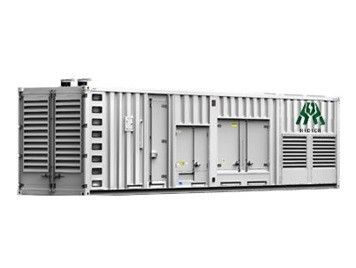

| HDP1500S | 12,200 | 2400 | 3200 | 20,200 |
कल्पना # 1.2 कंटेनर गणना | ||||
जेनरेटर सेट मॉडल | 20'GP पीसी | 40'GP पीसी | 40'HQ पीसी | क्षमता |
HDP1500 | एन / ए | एन / ए | एन / ए | एन / ए |
HDP1500S | एन / ए | एन / ए | एन / ए | एन / ए |
कल्पना # 2 इंजन पर्किन्स 4102-46TEG3A |
 |
| ||||||||||||||||||||||||||||||||
कल्पना # 2.2 इंजन उत्पादन | |||||||
स्पीड RPM | भागो प्रकार | ठेठ आउटपुट (नेट) | इंजन की शक्ति | ||||
सकल | जाल | ||||||
केवीए | kWe | kWm | हिमाचल प्रदेश | kWm | हिमाचल प्रदेश | ||
1500 | प्रधान | 1710 | 1380 | 1500 | 2012 | 1440 | 1931 |
समर्थन करना | 1880 | 1505 | 1643 | 2203 | 1583 | 2123 | |
1800 | प्रधान | 1710 | 1380 | 1500 | 2012 | 1440 | 1931 |
समर्थन करना | 1880 | 1505 | 1643 | 2203 | 1583 | 2123 | |
* विषय एएसटीएम D6751 और EN14214 के साथ अनुरूपता करने के लिए।
1986, बी एस 5514/1: उपरोक्त रेटिंग्स आईएसओ 8528/1, आईएसओ 3046/1 में निर्दिष्ट शर्तों के इंजन के प्रदर्शन क्षमताओं का प्रतिनिधित्व करते हैं। स्थानीय कर से मुक्ति इन बाहर की स्थिति के लिए आवश्यक हो सकता है; पर्किन्स इंजन कंपनी लिमिटेड से परामर्श करें। जेनरेटर शक्तियों विशिष्ट हैं और ठेठ अल्टरनेटर क्षमता और 0.8 का एक बिजली का पहलू (क्योंकि θ) के आधार पर कर रहे हैं।
ईंधन विशिष्टता: बी एस 2869: भाग 2 1998 वर्ग ए 2 या ASTM D975 डी 2।
रेटिंग परिभाषाएं:
प्रधानमंत्री पावर: एक मुख्य बिजली नेटवर्क के एवज में चर लोड पर बिजली उपलब्ध। 10% के अधिभार हर 12 घंटे के ऑपरेशन में एक घंटे के लिए अनुमति दी है।
स्टैंडबाय (अधिकतम): एक मुख्य बिजली नेटवर्क विफलता की स्थिति में चर लोड पर बिजली उपलब्ध। कोई अधिभार की अनुमति दी है।
कल्पना # 2.3 ईंधन प्रणाली | |||||
इंजेक्शन के प्रकार | प्रत्यक्ष | ||||
ईंधन इंजेक्शन पंप | संयुक्त इकाई सुई लगानेवाला | ||||
फ्यूल इंजेक्टर उद्घाटन दबाव | 234 बार | ||||
1500 rpm पर सुपुर्दगी / घंटा | 1380 लीटर | ||||
इलेक्ट्रॉनिक राज्यपाल (वैकल्पिक) | गर्मी की टंकी के लिए ईंधन में बनाए रखा .. | ||||
ईंधन लिफ्ट पंप | |||||
ईंधन लिफ्ट पंप दबाव | 300 किलो पास्कल | ||||
अधिकतम चूषण सिर | 2.5 मीटर | ||||
अधिकतम दबाव सिर | स्थापना के मैनुअल देखना | ||||
ईंधन फिल्टर रिक्ति | 10 माइक्रोन | ||||
राज्यपाल प्रकार | .Electronic | ||||
राज्यपाल उत्पादन में टोक़ | 1.631 केजीएम | ||||
ईंधन विनिर्देश | |||||
संयुक्त राज्य अमेरिका में फेड के बाहर राजमार्ग - EPA2D 89.330-96 | |||||
यूरोप के बाहर राजमार्ग - सीईसी आरएफ-06-99 | |||||
ईंधन की खपत | |||||
इंजन की गति | ग्राम / kWh | लीटर / घंटा | |||
1500 | 1800 | 1500 | 1800 | ||
स्टैंडबाय अधिकतम शक्ति पर | 215 | - | 490 | - | |
प्रधानमंत्री पावर रेटिंग पर | 210 | - | 436 | - | |
प्रधानमंत्री शक्ति का 75% | 202 | - | 315 | - | |
प्रधानमंत्री शक्ति का 50% | 202 | - | 210 | - | |
कल्पना # 2.4 शीतलक प्रणाली | |||
कुल शीतलक क्षमता | |||
इंजन केवल | 73 लीटर | ||
Electropak (इंजन और रेडिएटर): | |||
-temperate | 207 लीटर | ||
-tropical | 210 लीटर | ||
थर्मोस्टेट ऑपरेटिंग रेंज | 71-85 डिग्री सेल्सियस | ||
कूलेंट तापमान शटडाउन | 101 डिग्री सेल्सियस बढ़ती | ||
शीतलक विसर्जन हीटर | 4 kWe प्रत्येक | ||
रेडियेटर | |||
रेडिएटर चेहरे क्षेत्र | 3,46 m² में | ||
सामग्री और पंक्तियों की संख्या: | |||
-charge हवा और पानी जैकेट | तांबा, चार पंक्तियाँ | ||
इंच और सामग्री प्रति पंख: | |||
-charge हवा और पानी जैकेट | पीतल, 12 पंक्तियों | ||
पानी जैकेट ठंडा डेटा | |||
शीतोष्ण और उष्णकटिबंधीय -coolant प्रवाह | 1020 लीटर / मिनट | ||
-coolant बाहर निकलने के तापमान (अधिकतम)। | 98 डिग्री सेल्सियस | ||
-coolant इनलेट तापमान (न्यूनतम) | थर्मास्टाटिक नियंत्रण | ||
अधिकतम अनुमेय बाहरी प्रणाली प्रतिरोध | kPa | ||
थर्मोस्टेट आपरेशन रेंज | 82-93 डिग्री सेल्सियस | ||
मैक्स। पंप पर स्थिर दबाव सिर | 30.4 किलो पास्कल | ||
अनुशंसित शीतलक | 50% विरोधी फ्रीज / 50% पानी। सिफारिश शीतलक विनिर्देशों के पूर्ण विवरण के लिए इसे देखें इस इंजन मॉडल के लिए संचालन और रखरखाव मैनुअल। | ||
वाहिनी भत्ता | |||
ठंडा airflow और परिणामी न्यूनतम airflow के लिए अधिकतम अतिरिक्त प्रतिबंध (डक्ट भत्ता) | |||
परिवेश निकासी 50% ग्लाइकोल | वाहिनी भत्ता पा | घन मीटर / सेकंड | |
एन / ए | एन / ए | एन / ए | |
एन / ए | एन / ए | एन / ए | |
कल्पना # 2.5 प्रेरण सिस्टम | |
अधिकतम स्थिर झुकने पल ब्लॉक के पीछे चेहरे पर | 1400 एनएम |
अधिकतम हवा का सेवन प्रतिबंध | |
-clean फिल्टर। | दो किलो पास्कल |
-dirty फिल्टर | चार किलो पास्कल |
हवा फिल्टर प्रकार | मध्यम कर्तव्य अक्षीय प्रवाह |
कल्पना # 2.6 विद्युत प्रणाली | |||||||
प्रकार | पृथक वापसी | ||||||
आवर्तित्र | अभिन्न नियामक के साथ 24 वोल्ट | ||||||
स्टार्टर मोटर | 24 वोल्ट | ||||||
स्टार्टर मोटर बिजली | 16.4 किलोवाट | ||||||
चक्का पर दांतों की संख्या | 159 | ||||||
स्टार्टर मोटर पर दांतों की संख्या .. | 12 | ||||||
न्यूनतम cranking गति (0 डिग्री सेल्सियस) | 120 आरपीएम | ||||||
सिफारिशों शुरू ठंड | |||||||
टीडीसी पर न्यूनतम इंजन cranking गति | 120 फिरना / मिनट | ||||||
मिनिमम शुरुआत में तापमान | के ग्रेड इंजन चिकनाई तेल | बैटरी विनिर्देशों | |||||
सी | BS3911 ठंडा शुरु amps के | SAEJ537 ठंडा cranking amps के | नंबर के बैटरी चाहिए | वाणिज्य संदर्भ संख्या | |||
0 | 20W | 540 | 740 | 1 | 647 | ||
-15 | 10W | 540 | 740 | 1 | 647 | ||
-20 | 5W | 600 | 780 | 1 | 655 | ||
कल्पना # 2.7 निकास प्रणाली | |
निकास आउटलेट आकार (आंतरिक) | 2 एक्स 254 मिमी तालिका डी flanges |
कुल प्रणाली के लिए वापस दबाव | 5 किलो पास्कल |
उत्सर्जन बयान: औद्योगिक, IOPU और ElectropaK अनुप्रयोगों में प्रयोग के लिए निरंतर गति इंजन: यूरोपीय संघ के स्टेज IIIA की आवश्यकताओं (मोबाइल अनुप्रयोगों के लिए के रूप में पिछले संशोधन, 97/68 / चुनाव आयोग के निर्देशों) के खिलाफ प्रमाणित।
कल्पना # 2.8 स्नेहन प्रणाली | ||
तेल की चिकनाई क्षमता | ||
-कुल प्रणाली की क्षमता | 177 लीटर | |
-sump अधिकतम | 157,5 लीटर | |
बेयरिंग के लिए सामान्य संचालन की शर्तों पर -oil तापमान 105 डिग्री सेल्सियस | ||
स्नेहन तेल दबाव | ||
रेटेड गति -at | 400 किलो पास्कल | |
80 डिग्री सेल्सियस पर न्यूनतम | 340 किलो पास्कल | |
-oil राहत मूल्यों खुला | 400 किलो पास्कल | |
-oil फिल्टर रिक्ति | 20 माइक्रोन | |
-oil पंप की गति | 2100 फिरना / मिनट | |
सामान्य संचालन कोणों | ||
अगला और पिछला ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. । .... ..... 5 डिग्री .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... झुकाव की ओर। .. ... ... ... ... ... 10 ° | ||
| कल्पना # 3 अल्टरनेटर StamfordUCI224G |
नियंत्रण प्रणाली | पीएमजी द्वारा अलग से उत्साहित | |||||||
AVR | MX341 | MX321 | ||||||
वोल्टेज अधिनियम | ± 1% | 0.5% ± | 4% इंजन शासी के साथ | |||||
निरंतर शॉर्ट सर्किट | शॉर्ट सर्किट घटती घटता देखें | |||||||
इन्सुलेशन प्रणाली | कक्षा एच | |||||||
संरक्षण | IP23 | |||||||
रेटेड पावर फैक्टर | 0.8 | |||||||
स्टेटर वाइंडिंग | डबल लेयर एलएपी | |||||||
घुमावदार पिच | दो तिहाई | |||||||
नेतृत्व घुमावदार | 6 | |||||||
मुख्य स्टेटर प्रतिरोध | जुड़ा 22 डिग्री सेल्सियस स्टार पर चरण प्रति 0.०००९३ ओम | |||||||
मुख्य रोटर प्रतिरोध | 22 डिग्री सेल्सियस पर 2.17 ओम | |||||||
उत्तेजक स्टेटर प्रतिरोध | 22 डिग्री सेल्सियस पर 17.5 ओम | |||||||
उत्तेजक रोटर प्रतिरोध | 22 डिग्री सेल्सियस पर चरण प्रति 0.063 ओम | |||||||
RFI दमन | बी एस एन 61000-6-2 और बी एस एन 61000-6-4, VDE 0875G, VDE 0875N। दूसरों के लिए कारखाने के लिए उल्लेख | |||||||
तरंग विरूपण | कोई बोझ <1.5% संतुलित रैखिक लोड गैर विकृत <5.0% | |||||||
अधिकतम overspeed | 2250 रेव / मिन | |||||||
अभियान अंत असर | गेंद। 6228 सी 3 | |||||||
गैर-ड्राइव अंत असर | गेंद। 6319 सी 3 | |||||||
1 असर | 2 असर | |||||||
वजन कंप्यूटर अनुप्रयोग। जनरेटर | 3556 किलो | 3506 किलो | ||||||
वजन घाव स्टेटर | 1747 किलो | 1747 किलो | ||||||
वजन घाव रोटर | 1494 किलो | 1432 किलो | ||||||
WR² जड़ता | 45.49 kgm2 | 44.4891 kgm2 | ||||||
एक टोकरे में नौवहन वजन | 3629kg | 3575kg | ||||||
पैकिंग टोकरा आकार | 216 X 105 X 154 (सेमी) | 216 X 105 X 154 (सेमी) | ||||||
50 हर्ट्ज | 60 हर्ट्ज | |||||||
टेलीफोन हस्तक्षेप | THF <2% | TIF <50 | ||||||
ठंडा हवा | 2.69 घन मीटर / सेकंड 5700 CFM | 3.45 घन मीटर / सेकंड 7300 CFM | ||||||
वोल्टेज स्टार | 380/220 | 400/231 | 415/240 | 440/254 | 416/240 | 440/254 | 460/266 | 480/277 |
मुक़ाबला मूल्यों के लिए केवीए आधार रेटिंग | 1845 | 1900 | 1900 | 1865 | 2070 | 2210 | 2255 | 2300 |
XD dir। एक्सिस तुल्यकालिक | 3.18 | 2.96 | 2.75 | 2.40 | 3.84 | 3.67 | 3.42 | 3.21 |
X'd dir। एक्सिस क्षणिक | 0.19 | 0.18 | 0.17 | 0.15 | 0.23 | 0.22 | 0.21 | 0.19 |
X''d dir। एक्सिस SUBTRANSIENT | 0.14 | 0.13 | 0.12 | 0.11 | 0.17 | 0.16 | 0.15 | 0.14 |
XQ ट्रैक्टर। एक्सिस मुक़ाबला | 2.04 | 1.90 | 1.76 | 1.54 | 2.47 | 2.36 | 2.20 | 2.06 |
X''q ट्रैक्टर। एक्सिस SUBTRANSIENT | 0.29 | 0.27 | 0.25 | 0.22 | 0.35 | 0.33 | 0.31 | 0.29 |
एक्स्ट्रा लार्ज रिसाव मुक़ाबला | 0.04 | 0.03 | 0.03 | 0.03 | 0.04 | 0.04 | 0.04 | 0.04 |
X2 के नकारात्मक अनुक्रम | 0.20 | 0.19 | 0.17 | 0.15 | 0.24 | 0.23 | 0.22 | 0.20 |
X 0 शून्य अनुक्रम | 0.02 | 0.02 | 0.02 | 0.02 | 0.03 | 0.03 | 0.03 | 0.03 |
REACTANCES मूल्यों संकेत दिया रेटिंग और वोल्टेज में प्रति यूनिट हैं संतृप्त कर रहे हैं | ||||||||
T'd क्षणिक समय Const। | 0.149s | |||||||
T''d उप-TRANSTIME Const। | 0.02s | |||||||
मैडोना जमीनी समय CONST T'do। | 2.46s | |||||||
टा आर्मेचर समय Const। | 0.02s | |||||||
शॉर्ट सर्किट अनुपात | 1 / XD | |||||||
| युक्ति # 4 नियंत्रण प्रणाली COMAP InteliLite® MRS10 |
|  |
कल्पना # 4.1 सुविधाएँ | |
1 | जनरल-सेट का स्वत: या मैनुअल शुरू / रोक |
2 | सरल नियंत्रण के लिए बटन पुश, दीपक परीक्षण |
3 | Lockable बैटरी अलगाने स्विच |
4 | ग्राफिक वापस जलाया एलसीडी डिस्प्ले 128 × 64 पिक्सल |
5 | दो एलईडी संकेतक |
6 | एकीकृत तारों डिजाइन |
7 | कुंजीपटल या पीसी के माध्यम से समायोज्य मापदंडों |
8 | जेनरेटर माप (50/60 हर्ट्ज): U1-U3, I1-I3, हर्ट्ज, किलोवाट, kVAr, kVArh, kWh |
9 | चयन सुरक्षा अलार्म / शटडाउन |
10 | तीन चरण जनरेटर सुरक्षा - खत्म / वोल्टेज के तहत - खत्म / आवृत्ति के तहत - वर्तमान / वोल्टेज विषमता - Overcurrent / अधिभार |
1 1 | एनालॉग तेल के दबाव, पानी, तापमान, ईंधन स्तर, बैटरी, वोल्टेज, इंजन की गति (पिकअप) |
12 | विन्यास से प्रोग्राम इनपुट और आउटपुट |
13 | वार्म अप और ठंडा कार्यों |
14 | RS232 इंटरफ़ेस (एटी-लिंक कनव केबल के लिए जरूरी है कि आईएल मिसेज 10) |
15 | आयाम 180 × 120 मिमी (सामने पैनल) |
16 | IP65 को सील |
17 | कस्टम के बनाए स्वीकार्य है |
कल्पना # 4.2 कार्य | |
बाइनरी आदानों / oupputs | 6/6 |
एनालॉग आदानों | 3 |
पिक अप | - |
AMF समारोह | - |
इनपुट विन्यास | ● |
आउटपुट विन्यास | ● |
वोल्टेज माप जनरल / साधन | 3ph / - |
वर्तमान माप | 3ph |
किलोवाट / kWh माप | ● / - |
राय के साथ GCB / एमसीबी नियंत्रण | |
एक्सटेंशन इकाइयों (periph) | - |
संचार इंटरफेस | Rs232 |
मोडेम समर्थन | - |
बैटरी चार्ज अल्टरनेटर सर्किट | ● |
कल्पना # 5 विकल्प | ||
आइटम | विकल्प | चुनते हैं |
इंजन | पानी जैकेट Preheater | |
तेल Preheater | ||
आवर्तित्र | तापमान मापने समापन | |
अल्टरनेटर Preheater | ||
पीएमजी | ||
विरोधी नम और विरोधी जंग उपचार | ||
एंटी संक्षेपण हीटर | ||
जनरेटर सेट | मशीन के साथ उपकरण | STND |
ईंधन प्रणाली | कम ईंधन स्तर अलार्म | |
स्वचालित ईंधन खिला प्रणाली | ||
ईंधन टी वाल्व | ||
दीवार | खुले प्रकार का | |
साइलेंट / सुपर चुप प्रकार | ||
ट्रेलर प्रकार | ||
चंदवा / संलग्नक प्रकार | ||
चिकनाई व्यवस्था | मशीन के साथ तेल | |
व्यवस्था निकास। | गरमी से संरक्षण बोर्ड | |
व्यवस्था शीतलक। | मोर्चा गर्मी संरक्षण | |
शीतलक (-30 डिग्री सेल्सियस) | ||
नियंत्रण प्रणाली | रिमोट कंट्रोल सिस्टम | |
एटीएस नियंत्रण प्रणाली | ||
ऑटो तुल्यकालन प्रणाली | ||
जेनरेटर सेट आउटपुट मंत्रिमंडल | ||
कंट्रोल पैनल | चेक · COMAP | STND |
चीन · Hidier | ||
डेनमार्क · DEIF | ||
ब्रिटेन · Deepsea | ||
Voltages | 415 / 240V | |
400 / 230V | ||
380 / 220V | ||
220 / 127V | ||
200-115V | ||
व्यक्ति से संपर्क करें: Mr. zhang
दूरभाष: 1881089090
