उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
Product Name: | 983 dispensing controller | Application: | Glue ,epoxy, resin dispensing |
---|---|---|---|
Weight: | 2.5KG | Size: | 230*150*53mm |
Standard: | CE/ROHS/ | type: | free standing |
हाई लाइट: | चिपकने वाला वितरण उपकरण,गोंद मशीन मशीन |

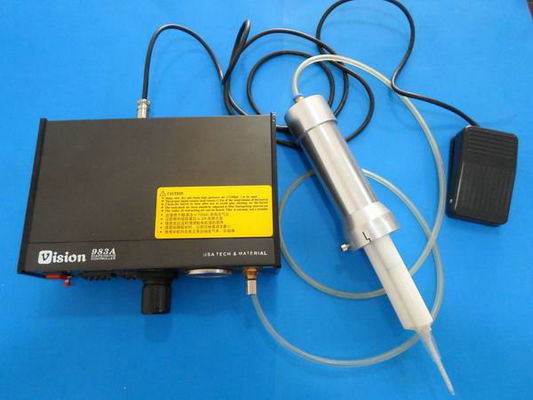

उच्च सटीकता रोबोट स्वचालित गोंद / चिपकने वाला वितरण मशीन 12VDC / 24VDC
विशेष विवरण:
आयाम | : 235mmx225mmx60mm | |
थूक मोड: | मुक्त सेटिंग मोड के 16 प्रकार, थूक के साथ समय प्रदर्शन | |
बिजली की आपूर्ति | : एसी 220V ± 10% / 50 हर्ट्ज एसी 110V ± 10% / 60 हर्ट्ज (आंतरिक रूपांतरण हो सकता है) | |
आंतरिक वोल्टेज | : 12VDC / 24VDC | |
बिजली की खपत | <8W | |
इनपुट दबाव / उत्पादन दबाव | 10-100PSI / 1-80PSI | |
एयर स्रोत | अधिकतम 0.99MPa (स्नेहन के बिना साफ सूखी हवा) | |
बाहर दबाव समायोजन रेंज | 0.05MPa - 0.99MPa | |
समय घड़ी बाहर | 00.01-99 .99 एस | |
कृत्रिम समय बाहर | सतत थूक कोटिंग, पार | |
बाहर अंतराल adjusttment | 0.1-9 .9 एस (स्वत: समय समारोह) | |
समर्थन विज्ञापन फ़ाइलें | वैक्यूम समारोह | 600 मिमी पारा नकारात्मक दबाव नियंत्रण करने के लिए समायोज्य |
Repeatability और बाहर आवृत्ति | शुद्धता: + 0.01% आवृत्ति:> 800 धड़कता / मिनट | |
न्यूनतम दर निर्वहन | 0.001ml | |
ओएसडी भाषा | अंग्रेज़ी |
विवरण:
1 | पावर: हल्का-ऑन, बुझाने बंद |
2 | थूक समय के लिए Dispalyer, समय की स्थापना दिखा |
3 | इनपुट में हवा के दबाव के लिए समायोजक, पहले तो हवा के दबाव को बाहर खींच, जब clockwiseswitching, हवा नीचे दबाव जब विरोधी घड़ी स्विचन |
4 | हवा का दबाव displayer: 0 ~ 100psi |
5 | वैक्यूम controler: वैक्यूम अप वापस लेने जब विरोधी घड़ी स्विचिंग, वैक्यूम नीचे वापस लेने जब घड़ी की स्विचिंग |
6 | परीक्षण बटन: यह footswitch जब परीक्षण की जगह ले सकता |
7 | थूक समय डुबकी बटन: दिखाने का समय निर्धारित किया गया है प्लस और घटाना रास्ता 00.01second ~ 99.99 दूसरे का उपयोग कर |
8 | अंतराल डुबकी बटन: समय दिखाने का गठन किया है, प्लस और घटाना रास्ता 0.1second ~ 9.9 दूसरे का उपयोग कर (समय खुद ब खुद) |
9 | थूक दुकान: थूक सुई कनेक्ट |
10 | हवा का दबाव इनपुट बंदरगाह: उच्च दबाव हवा स्रोत से कनेक्ट |
1 1 | spiting रास्ते की इकाई प्रोग्रामिंग: 16 प्रकार लचीला सेटिंग |
12 | Footswitch नियंत्रक पोर्ट: footswitch स्विचर कनेक्ट |
13 | पावर इनपुट आउटलेट |
14 | बीमा आउटलेट |
निर्देश और स्थापना
1.Installation
रास्ते 2.Setting
ध्यान दें और रखरखाव
1, हवा का दबाव नहीं कर सकते हो और अधिक से अधिक 7bar (10psi), हवा के दबाव में काम कर अधिक than5.5bar (78psi) नहीं कर सकते हो, अगर काम कर हवा pressurer अधिक से अधिक 4 बार है, pls मूल partsfrom manufacter का उपयोग करें।
2, तरल सामग्री समान रूप से cylinger सुई को डालने से पहले stired किया जाना चाहिए। यह बेहतर होगा अगर तरल पदार्थ 5 डिग्री के स्थिर तापमान पर संग्रहित किया जा सकता है यकीन है कि तरल पदार्थ के घनत्व में कोई बड़ा बदलाव नहीं हुआ है centigradeto होगा। अगर तरल यापन घनत्व बहुत अधिक है, (इसका मतलब तरल, उसे थूक के लिए मुश्किल हो सकता है तो चिपचिपा है)। theliquid की जरूरत पतला करने की है, pls तरल सामग्री निर्माण के निर्देश के अनुरूप।
3, तेजी से निर्वात में वृद्धि नहीं करते, अन्यथा, तरल catheterby निर्वात में खींच लिया जाएगा। वैक्यूम पंप की मात्रा वापस हवा के दबाव के स्तर पर, workingcycle पर भरोसा करते हैं, तरल पदार्थ की मात्रा थूक। तो वैक्यूम की मात्रा बहुत ज्यादा है, पिस्टन beoverset जाएगा, सामान्य काम परेशान
4, तरल सिलेंडर overset करने से बचें, अन्यथा, तरल हवा के प्रवाह cylinderto आंतरिक aprt नष्ट कर देगा।
5, Pls सामान सिलेंडर needel में छोड़ दिया जब जरूरत साफ़ करें। अन्यथा सामान मुश्किल है, तो वैक्यूम pumpback परेशान और सिलेंडर सुई रोक willbecome।
6, मशीन का उपयोग करने के बाद, सिलेंडर सुई हर बार साफ करने की जरूरत है, अन्यथा, यह सुई अनलोड करने के लिए जब तरल मुश्किल हो जाता है मुश्किल है। आम तौर पर, यह सिलेंडर सुई के अंदर से तरल toremove आसान है, बस 5 ~ 10minutes के लिए handwater में भागों की सूई, सभी हिस्सा साफ हो जाएगा।
7, Pls निपटान उचित जगह पर इस्तेमाल किया सुई और सिलेंडर सुई Somei nappropriate तरल प्रदूषण avoide करने के लिए
अनुप्रयोगों:
कार, पैकेजिंग, घरेलू उपकरणों के बिजली के उपकरण, असर,
सर्किट बोर्ड, इलेक्ट्रॉनिक तत्व, कैमरा, चिकित्सा,
बिजली के उपकरण के पैकेज, कंडेनसर, उत्पादन प्रक्रिया के साथ निपटा साधन है,
गहना, रिले, क्वार्ट्ज क्रिस्टल, एकीकृत सर्किट,
दीपक सजावट, रेडियो के उपकरण, बिजली के तार कनेक्टर
